Ejercicios-Proyecto

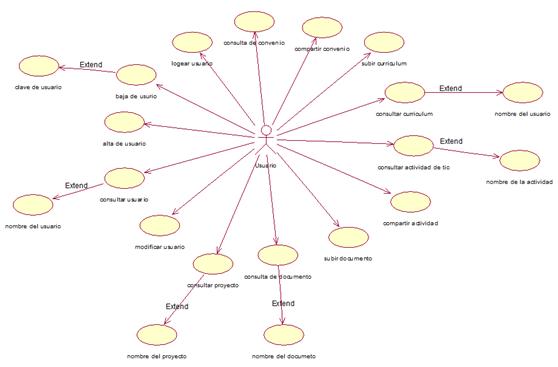

Puntos de casos de uso de CATIC
Cálculo de Puntos de Casos de Uso sin ajustar
UUCP = UAW + UUCW
UUCP = 1+14
UUCP = 15
Donde:
· UUCP: Puntos de Casos de Uso sin ajustar
· UAW: Factor de Peso de los Actores sin ajustar
· UUCW: Factor de Peso de los Casos de Uso sin Ajustar
Factor de Peso de los Actores sin ajustar UAW
|
Tipo de Actor
|
Descripción |
Factor de Peso
|
|
Simple |
Otro sistema que interactúa con el sistema a desarrollar mediante una interfaz de programación (API, ApplicationProgramming Interface) |
1 |
|
Medio |
Otro sistema que interactúa con el sistema a desarrollar mediante un protocolo o una interfaz basada en texto |
2 |
|
Complejo |
Una persona que interactúa con el sistema mediante una interfaz gráfica |
3 |
Factor de Peso de casos de uso sin ajustar UUCW
|
Tipo de Caso de Uso |
Descripción |
Factor de Peso
|
|
Simple |
El Caso de Uso contiene de 1 a 3 transacciones |
5 |
|
Medio |
El Caso de Uso contiene de 4 a 7transacciones
|
10 |
|
Complejo
|
El Caso de Uso contiene más de 8 transacciones |
15 |
Estimación por puntos de casos de uso sin ajustar
Cálculo de Casos de uso ajustados UCP
Ò UCP = UUCP * TCF * EF
Ò UCP = 14 * 0.725 * 0.845
Ò UCP = 8.57675
Factor de Complejidad Técnica TCF
|
Factor |
Descripción |
Peso |
Peso asignado |
|
T1 |
Sistema distribuido |
0 |
0 |
|
T2 |
Objetivos de performance o tiempo de respuesta |
1 |
1 |
|
T3 |
Eficiencia del usuario final |
1 |
1 |
|
T4 |
Procesamiento interno complejo |
1 |
1 |
|
T5 |
El código debe ser reutilizable |
1 |
1 |
|
T6 |
Facilidad de instalación |
1 |
0 |
|
T7 |
Facilidad de uso |
0.5 |
1 |
|
T8 |
Portabilidad |
0 |
0 |
|
T9 |
Facilidad de cambio |
1 |
3 |
|
T10 |
Concurrencia |
1 |
0 |
|
T11 |
Incluye objetivos especiales de seguridad |
1 |
3 |
|
T12 |
Provee acceso directo a terceras partes |
1 |
1 |
|
T13 |
Se requieren facilidades especiales de entrenamiento a usuarios |
1 |
1 |
TCF=0.6+0.01x∑(pesoⁱ x Valor asignadoⁱ)
TCF=0.6+0.01x12.5
TCF=0.6+0.125
TCF=0.725
Factor de Ambiente (EF)
|
Factor |
Descripción |
Peso |
Valor asignado |
|
E1 |
Familiaridad con el modelo de proyecto utilizado |
1.5 |
4 |
|
E2 |
Experiencia en la aplicación |
0.5 |
4 |
|
E3 |
Experiencia en orientación a objetos |
1 |
4 |
|
E4 |
Capacidad del analista líder |
0.5 |
5 |
|
E5 |
Motivación |
1 |
4 |
|
E6 |
Estabilidad de los requerimientos |
2 |
2 |
|
E7 |
Personal part-time |
-1 |
0 |
|
E8 |
Dificultad del lenguaje de programación |
-1 |
2 |
EF =1.4 - 0.03 x Σ (Pesoix Valor asignadoi)
EF = 1.4 - 0.03 x 18.5
E.F= 1.4-0.555
E.F= 0.845
De los Puntos de Casos de Uso a la estimación del esfuerzo.
El esfuerzo en horas-hombre viene dado por:
E = UCP x CF
E = 8.57675 * 20
E = 171.535
La estimación del esfuerzo en horas-hombre nos da el siguiente resultado: 171.535 horas.
Puntos de casos de función
En este caso es para realizar un sistema para la comunicación entre el Cuerpo Académico del programa educativo de Tecnologías de Información y Comunicación de la Universidad Tecnológica del Valle del Mezquital, es debido a que luego por las diversas actividades que tienen no pueden comunicarse directamente, por ese motivo este sitio será el medio a través del cual puedan tener comunicación.
Comenzaremos con la formula base que es:
E=a (KLCOC) B *FAE
KDLC= (PF*LDC/PF)/1000
T=C ED
P=E/T
PROD= KDLC/E
Kilos de Líneas en código Comentadas
KDLC= (251.36*64)/1000
KDLC=16.7270
No sobre pasa los 50 KDLC valores a utilizar
|
A=3.2 |
|
B=1.05 |
|
C=2.5 |
|
D=0.38 |
FAE =0.6590
ESFUERZO:
E = 3.2 (16.7270)1.05* 0.5590
E =3.2 (19.257)*0.5590
E= 61.3224*0.5590
E=34.4469 personal/mes
TIEMPO:
T= 2.5*34.440.38
T= 2.5*3.83
T= 9.59 meses
PERSONAL:
P=(34.44/9.59)
P= 3.5912 personal
PRODUCTIVIDAD:
PROD=16.7270/34.44
PROD=4856 KLDC /personal mes
Los resultados arrojaron que se necesitan 4 personas trabajando, para que aproximadamente en 8 meses de trabajo se pueda concluir el proyecto, las mismas que se están trabajando.
